適用范圍：　　
適用于開閉所、10kv小型用戶站，適合小于38Ah的小型直流系統。
系統特點：　　
掛墻式安裝，占用空間小、經濟性好；　　
根據要求，系統可配置壁掛電源箱、壁掛電池箱、壁掛信號箱；　　
整流、硅鏈降壓、系統監控、配電一體化設計；　　
監控采用LCD漢字顯示，具有RS232/RS485“四遙”通訊接口；　　
系統可選配電池巡檢；　　
系統具有閃光、母線絕緣檢測功能；　　
單相交流雙路供電，兩路自動切換，或一路單相交流一路PT供電（PT供電自動限功率）；　　
模塊采用高頻開關電源，自然冷卻；　　
壁掛信號箱提供20路事故信號和報警信號輸入，事故信號數量可選擇，具有事故和故障兩種聲報警和信號復歸功能。
系統參數：　　
交流輸入：AC220V±15%，頻率50Hz±10% 　　　　　　　
支持雙路交流自動切換輸入，支持PT供電（PT供電自動限功率）　　
輸出電壓：180V-270V任意設定（220V系統）　　　　　　　90V -135V任意設定（110V系統）　　
輸出電流：4A-8A（220V系統配2-4個整流模塊）　　　　　　　8A-16A（110V系統配2-4個整流模塊）　　電池容量：7Ah-8Ah （220V系統）　　　　　　　12Ah-8Ah （110V系統）　　
模塊容量：KS2B02L 220V/2A 　　　　　　　KS2A04L 110V/4A 　　
模塊限流：10%-110% 任意設定　　
工作效率：> 93% 　　
穩壓精度：< 0.5% 　　
穩流精度：< 0.5% 　　
紋波系數：< 0.5% 　　
絕緣電阻：> 10MΩ 　　
耐 壓：2KVAC一分鐘無閃絡(luò )、無擊穿　　
電池充電管理：自動　　
電池溫度補償：配電池巡檢時可實現　　
人機界面：128×64點陣LCD漢字菜單顯示，按鍵操作　　
通訊接口：支持RS232/RS485通訊接口，運行軟件已包括RTU、CDT451-91和MODBUS三種通訊規約，用戶可在現場根據需要自行選擇定義　　
箱體尺寸：壁掛電源箱 PMI 450（寬）×700（高）×240（厚）　　　　　　　
壁掛電池箱 PMI 600（寬）×700（高）×240（厚）　　　　　　　
壁掛電信號箱 PMI 450（寬）×700（高）×240（厚）　　
系統接線方案：GZDW33

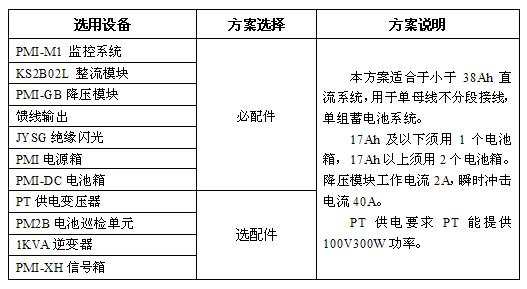

系統方案選擇:
